La termografia all'infrarosso
Lo studio tecnico Ing.Mauro Gattone è specializzato nel settore delle analisi e verifiche termografiche mediante termocamera ad infrarossi.
La termocamera ad infrarossi mostra dove si trovano alcuni problemi delle strutture, non visibili ad occhio nudo, mediante una verifica non distruttiva: in termini semplicistici permette di "VEDERE" le TEMPERATURE di un oggetto, a distanza e senza alcun contatto,

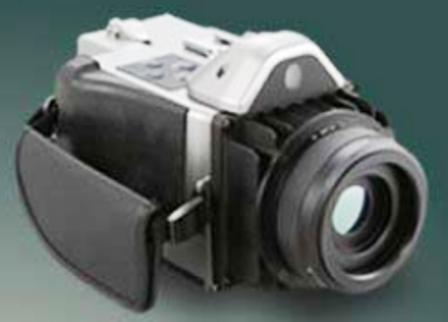

 Termocamera all'infrarosso.
La termografia ad infrarossi e il monitoraggio delle fessure
Nel settore del monitoraggio delle fessure, utilizziamo la termografia ad infrarossi come servizio di supporto per verificare eventuali problemi non visibili ad occhio nudo delle strutture.
Il risultato di questa applicazione della termografia, in alcuni casi come il seguente, può essere utile.

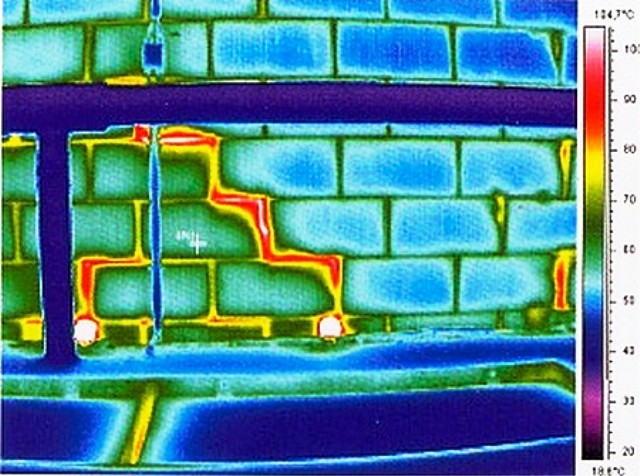

Le immagini termografiche sono relative alla verifica termografica di una muratura intonacata.
In questo caso è possibile accertare, senza demolire l'intonaco della muratura, la trama muraria della struttura, localizzare l'estensione della fessurazione e individuare la posizione del distacco dei corsi della muratura (colorazione rossa).
Pertanto la termografia può permettere di individuare le zone presso le quali intervenire con consolidamenti mirati ("cuci e scuci", betoncini armati, iniezioni di resine, ecc...).
La termografia all'infrarosso e l'analisi architettonica degli edifici
Nel campo dei monitoraggi delle fessure impieghiamo la termografia per realizzare analisi architettoniche non distruttive che permettano di rilevare:
-
l'omogeneità e le caratteristiche delle strutture murarie;
-
la trama muraria, sotto intonaco, di: archi, architravi, porte e finestre tamponate;
-
la posizione, sotto intonaco, di canne fumarie, canalizzazioni, ecc….;
-
i distacchi degli intonaci e dei rivestimenti dalle strutture murarie;
-
la posizione, sotto intonaco, di strutture in muratura e in cemento armato.
In alcuni casi, queste analisi termografiche possono risultare utili per individuare i motivi che hanno provocato l'insorgere delle fessure.
Di seguito si allegano alcuni esempi di analisi architettoniche di edifici.

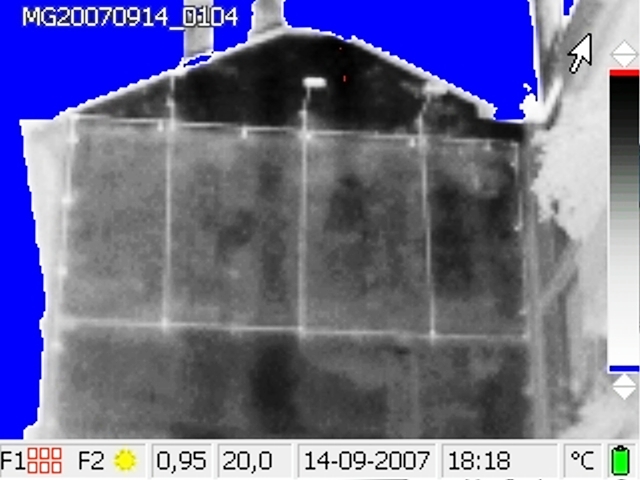

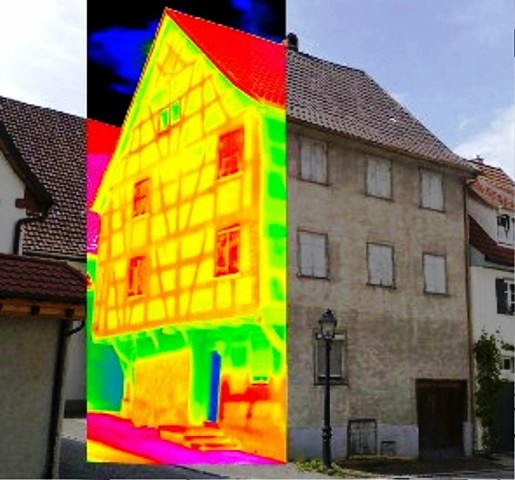

L'immagine digitale (a sinistra) e le immagini termografiche (al centro e a destra) consentono di individuare la posizione della struttura portante in cemento armato dell'edificio. La visione a occhio nudo non permette di rilevare alcuna trama delle strutture esistenti sotto l'intonaco.

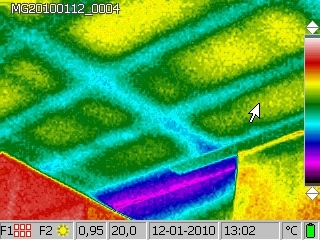

Individuazione della posizione dei travetti portanti e del rompitratta di un solaio di una abitazione (a sinistra).

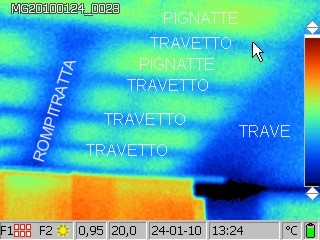

Individuazione della posizione di una trave, dei travetti portanti e del rompitratta di un solaio di una abitazione (a destra).

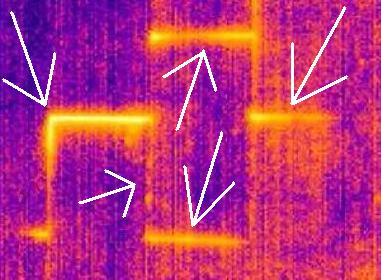

Localizzazione della posizione dei distacchi di alcuni pannelli utilizzati per l'isolamento di un edificio con cappotto termico.
